PHÔI ĐỒNG ĐIỆN CỰC ĐỎ
Giới thiệu về Thanh đồng & Ống đồng điện cực cho máy xung EDM
Kim loại Đồng ngày càng được ứng dụng nhiều trong các ngành nói chung và các ngành công nghiệp nói riêng, đặc biệt là ngành gia công Khuôn mẫu trên thế giới.
Đồng điện cực được sản xuất với hỗn hợp những thành phần kim loại có cơ tính tốt, độ dẫn nhiệt và dẫn điện cao, tính chống mài mòn và ăn mòn điện hóa hay hóa học hợp lý nhất để đảm bảo các sản phẩm hàn có mối hàn ngấu và tính thẩm mỹ đẹp nhất.
Thanh & Ống đồng điện cực (Điện cực đồng) được dùng cho máy xung, máy khoan dùi EDM.
– Đồng điện cực thông thường được luyện từ các thành phần hợp kim chính như:
+ Đồng với chromium (Cu-Cr) có mã vật liệu C18150, C18200, Class I, II, III…
+ Đồng với beryllium (Cu-Be) có mã vật liệu C17150, C17200, C17200-FH, C17200-NH, C17300, C17500…
+ Đồng với Nickel (Cu-Ni) mã vật liệu C1800…
– Tuy nhiên, mỗi chủng loại có những mã vật liệu khác nhau (Mat. code) thì tạo ra những sản phẩm có thành phần và tỉ lệ lượng kim loại khác nhau phù hợp với các tiêu chuẩn ASTM, JIS…
– Xuất xứ : Hàng Việt Nam, có đầy đủ giấy tờ test hàm lượng đồng và xuất xưởng. Hàng nhập khẩu Malaysia, Hàn Quốc, EU, …có đầy đủ COCQ
– Đồng điện cực dạng thanh có tỷ lệ hợp kim đồng cao, hàm lượng Crom đạt từ 0.6-1.2%. Đồng điện cực có đặc điểm tiêu biểu là tính chịu nhiệt cao, tính dẫn điện cao, khả năng chịu mài mòn tốt, chống oxy hóa và có độ bền cao.
– Kích thước: Đồng điện cực có nhiều kích thước khác nhau như : Dạng tấm, dạng thanh vuông, dạng thanh tròn, dạng bánh.

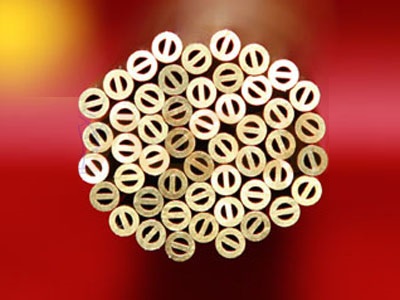

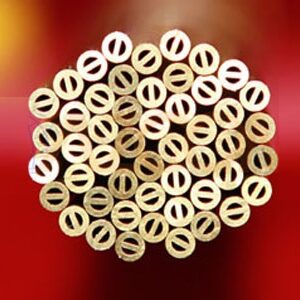

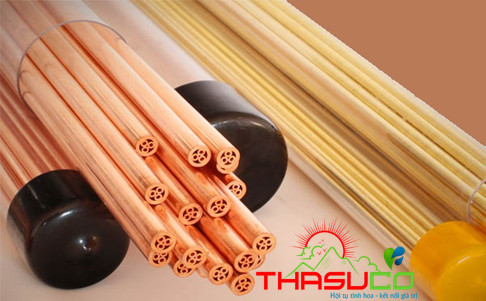

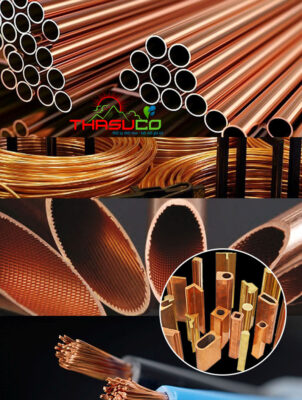

Đồng điện cực được chia làm hai loại vật liệu phổ biến là ống điện cực đồng vàng và điện cực đồng đỏ. Để đáp ứng tốt nhu cầu của từng khách hàng khác nhau, ống đồng điện cực được sản xuất nhiều loại lỗ khác nhau và dải kích thước rất đa dạng

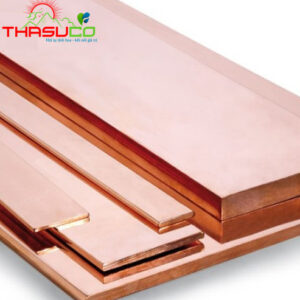

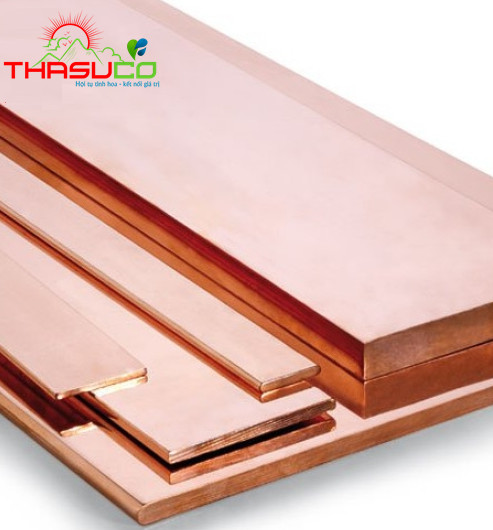

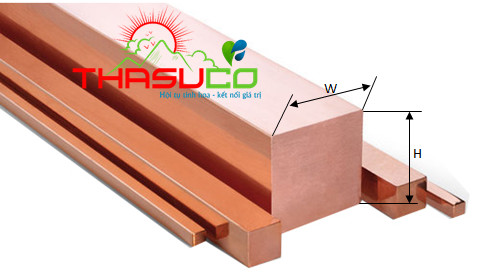

1. Phân loại và phạm vi kích thước thanh đồng điện cực dạng tấm Plate
| STT | Thông số kích thước đồng điện cực dạng tấm Plate – Chiều dài 1m (W*H) | |||||||
| 1 | 10 x 10 | 15 x 15 | 20 x 20 | 25 x 25 | 30 x 30 | 35 x 35 | 40 x 40 | 50 x 50 |
| 2 | 12 x 12 | 15 x 20 | 20 x 30 | 25 x 30 | 30 x 35 | 35 x 40 | 40 x 50 | 50 x 60 |
| 3 | 12 x 45 | 15 x 25 | 20 x 35 | 25 x 35 | 30 x 40 | 35 x 45 | 40 x 60 | 50 x 100 |
| 4 | 12 x 50 | 15 x 30 | 20 x 40 | 25 x 40 | 30 x 45 | 35 x 50 | 40 x 80 | 50 x 120 |
| 5 | 15 x 35 | 20 x 45 | 25 x 45 | 30 x 60 | 35 x 55 | 40 x 100 | 60 x 60 | |
| 6 | 15 x 60 | 20 x 50 | 25 x 50 | 30 x 100 | 35 x 60 | 40 x 120 | 60 x 80 | |
| 7 | 15 x 80 | 20 x 60 | 25 x 60 | 30 x 120 | 35 x 80 | 45 x 45 | 60 x 100 | |
| 8 | 15 x 100 | 20 x 80 | 25 x 80 | 30 x 200 | 35 x 100 | 45 x 50 | 60 x 120 | |
| 9 | 15 x 120 | 20 x 100 | 25 x 100 | – | 35 x 120 | 45 x 60 | 70 x 70 | |
| 10 | 15 x 150 | 20 x 120 | 25 x 120 | – | – | 45 x 80 | 80 x 80 | |
| 11 | – | – | 25 x 150 | – | – | 45 x 100 | 100 x 100 | |
| 12 | – | – | – | 25 x 200 | – | – | 45 x 120 | – |

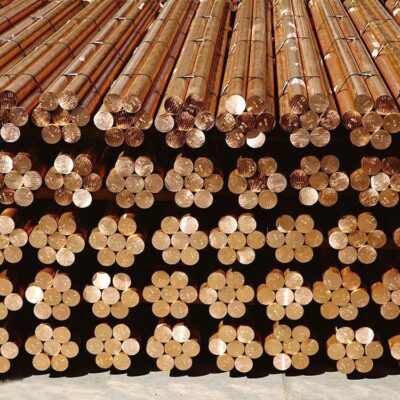

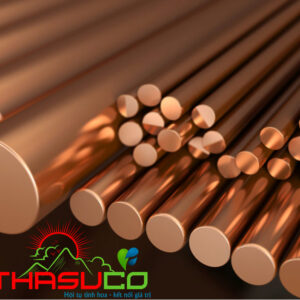

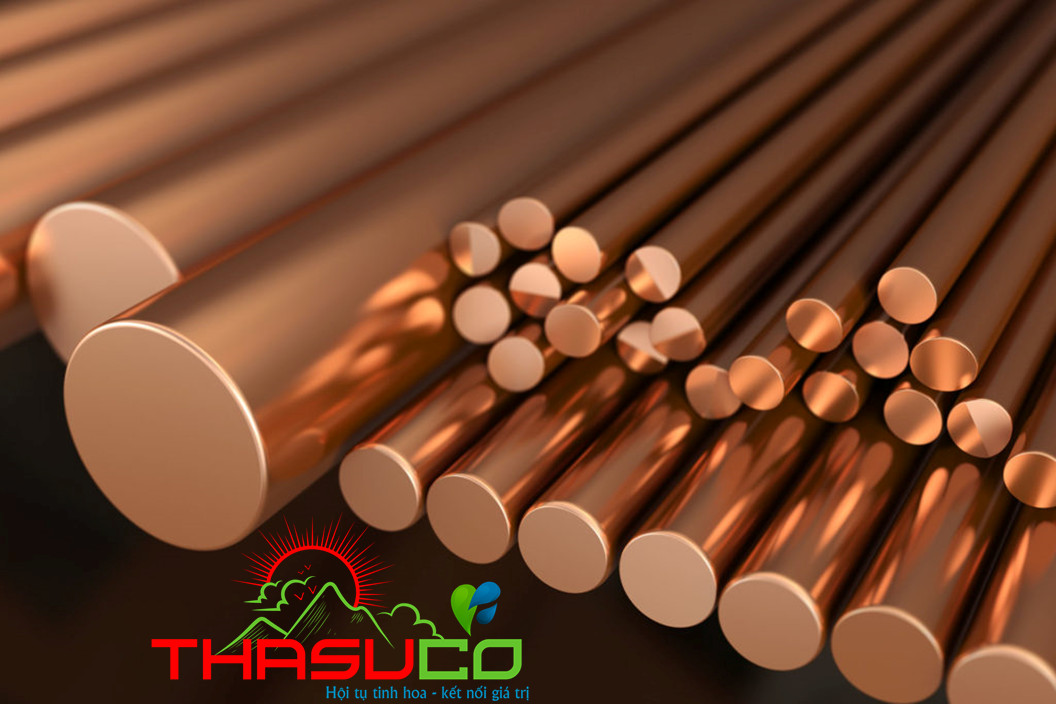

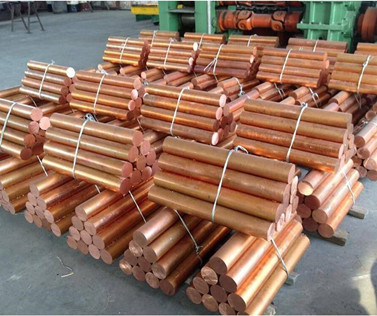

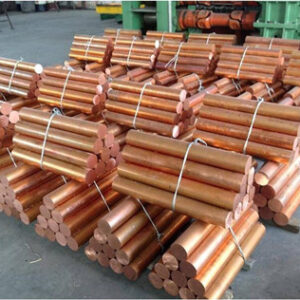

2. Phân loại và phạm vi kích thước của thanh đồng điện cực dạng tròn đặc
| Dạng thanh tròn đặc (Solid bar) – Chiều dài 1m | ||||||||
| Ø2 | Ø3 | Ø4 | Ø5 | Ø6 | Ø7 | Ø8 | Ø9 | Ø10 |
| Ø12 | Ø16 | Ø20 | Ø25 | Ø30 | Ø35 | Ø40 | Ø45 | Ø50 |
| Ø55 | Ø60 | Ø70 | Ø80 | Ø90 | Ø100 | Ø110 | Ø120 | Ø130 |
| Ø140 | Ø150 | Ø160 | Ø170 | Ø180 | Ø190 | Ø200 | Ø220 | Ø250 |
| Ø270 | Ø300 | Ø320 | Ø350 | Ø400 | Ø420 | Ø450 | Ø500 | |

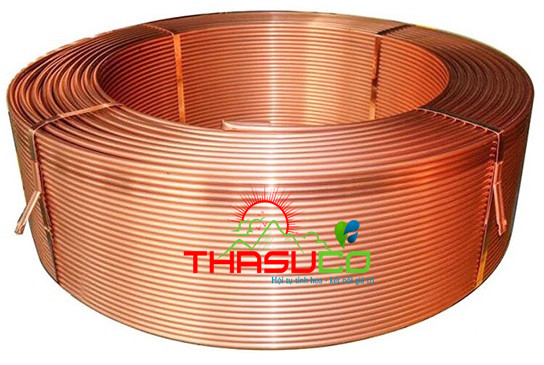

- Đối với loại kích thước Ø2 , Ø3, Ø4, Ø5 : Dạng cuộn vòng
- Đối với kích thước từ Ø6 trở lên : Cây thẳng

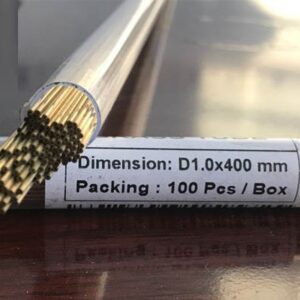

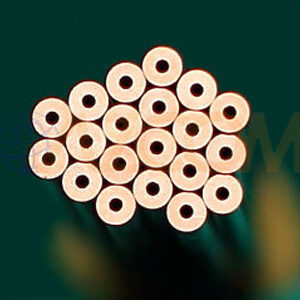

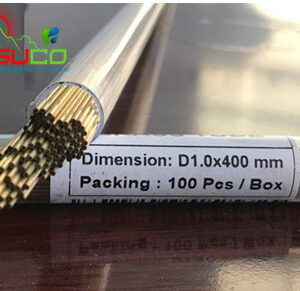

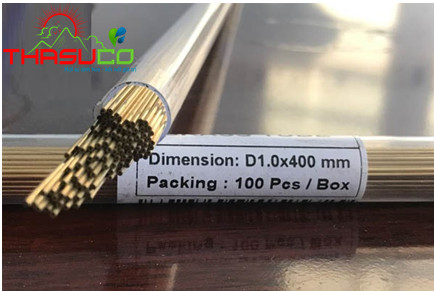

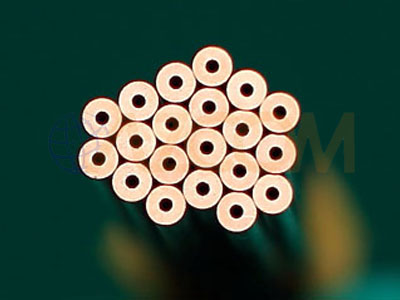

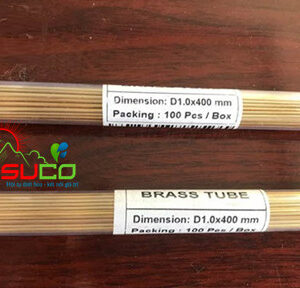

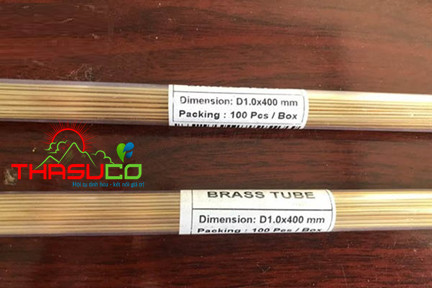

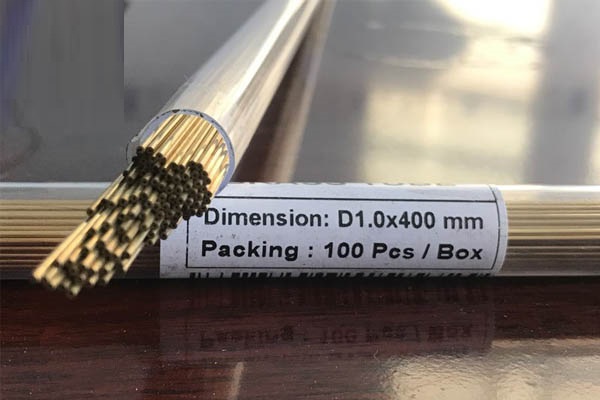

3. Phân loại và phạm vi đường kính ống đồng điện cực dành cho máy xung EDM
Ống đồng điện cực của máy xung điện được phân loại và có các phạm vi đường kính như dưới đây (Download catalog)
- 0.1mm 0.2mm 0.3mm 0.4mm 0.5mm 0.6mm 0.7mm 0.8mm 0.9mm
- 2mm 2.1mm 2.2mm 2.3mm 2.4mm 2.5mm 2.6mm 2.7mm 2.8mm 2.9mm
- 3mm 3.1mm 3.2mm 3.3mm 3.4mm 3.5mm 3.6mm 3.7mm 3.8mm 3.9mm
- 4mm 4.5mm 5mm 5.5mm 6mm
– Độ dài 200mm 300mm 400mm 500mm 600mm
- Hàng nhập khẩu Hàn Quốc – Made in Korea
Ứng dụng:
– Đồng điện cực, Đồng Crom chủ yếu dùng làm điện cực máy xung EDM, máy khoan dùi xung điện, máy hàn lăn, hàn điểm…Trong hàn bấm inox (thép không gỉ) là một phương pháp hàn bằng đồng điện cực Crom được sử dụng khá phổ biến vì mang lại hiệu quả cao, chất lượng mối hàn đẹp, gia công nhanh…
– Ngoài ra:
- Dùng làm các khung dẫn chất bán dẫn, đầu nối cho các thiết bị điện, các thiết bị điện tử hoặc làm thành phần cho các máy điều khiển bằng điện, bảng điều khiển, điều khiển phân phối. Có thể sử dụng gia công thành các thanh trượt, bạc lót…cho những bộ phận chuyển động của máy…
- Do có tính dẫn nhiệt và độ bền cao nên nó được sử dụng trong nhiều ứng dụng liên quan đến nhiệt như trong bộ trao đổi nhiệt, thiết bị bay hơi, các hệ thống điều hòa không khí, hệ thống cấp nước nóng năng lượng.
- Bên cạnh đó đồng điện cực đỏ còn được sử dụng trong trang trí nội ngoại thất các công trình cao cấp hay làm đồ mỹ nghệ.
Hotline: 0968.497.988 / 0345.46.56.86
Only logged in customers who have purchased this product may leave a review.
Related products

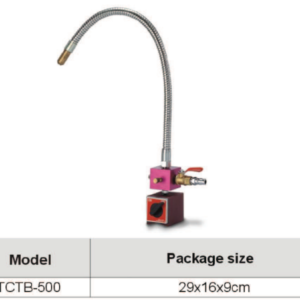

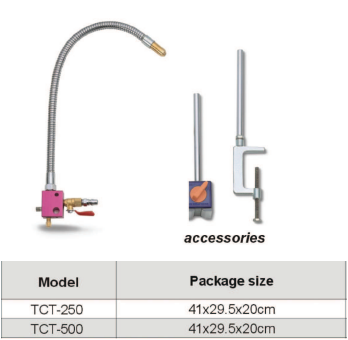

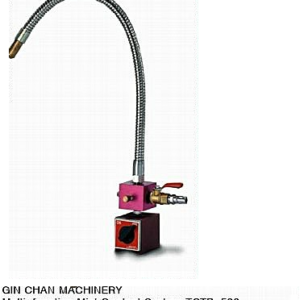

다기능 미스트 냉각 시스템 / Hệ thống tưới làm mát máy móc gia công TCTB-500 제조사/원산지 : GIN CHAN(JISCCO)/대만 Download Catalog Download catalog PA/PB/PC Download catalog PD
