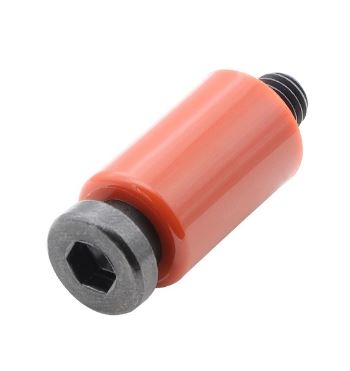

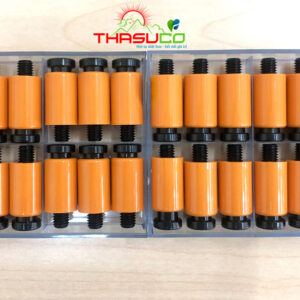

PARTING LOCKS / KHÓA PHÂN KHUÔN

1. Khóa phân khuôn hay Chốt giật khuôn là gì?

 Khóa phân khuôn hay còn gọi là Chốt giật khuôn, tiếng anh kỹ thuật: Parting locks là linh kiện khuôn mẫu được sử dụng trong kết cấu bộ khuôn, có tác dụng giữ tấm khuôn bên cavity chậm bị nhả ra, hỗ trợ trong quá trình giật cắt  Runner đối với khuôn 3 tấm hoặc hỗ trợ mở slide, tách khuôn khi kết thúc một chu trình ép nhựa.

2. Chức năng của khóa phân khuôn & đặc điểm của Parting locks

Chốt giật khuôn điều chỉnh ma sát giữa khuôn và vỏ nhựa bằng bulong có góc nghiêng. Nó cho phép điều chỉnh ma sát giữa tấm đế và ống bọc nhựa bằng cách siết chặt / nới lỏng chốt côn.

• Sử dụng tốt nhất < 80ºC với chu kỳ thay thế 100,000 lần. Với khuôn nhựa ở điều kiện nhiệt độ < 150ºC có thể duy trì tuổi thọ tối đa của Parting lock được khoảng 45,000~50,000 lần

Parting locks sử dụng rất dễ dàng và đơn giản. giúp giảm thời gian sửa chữa & bảo dưỡng, giảm thiểu hỏng hóc phát sinh lỗi trong quá trình sử dụng nếu được thay định kỳ.

Thông thường đối với trọng lượng khuôn <100KG thì dùng 4 khóa khuôn nhựa ø12, < 500KG thì dùng 4 khóa khuôn nhựa ø16, <1000KG thì dùng 4 parting lock ø20

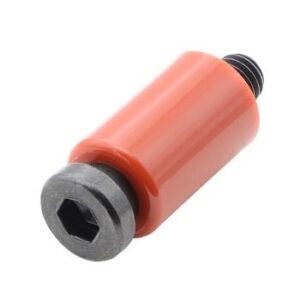

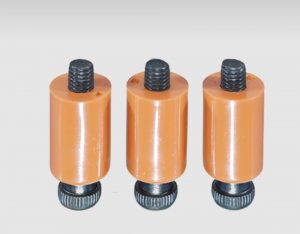

3. Màu sắc khóa phân khuôn (chốt giật khuôn)

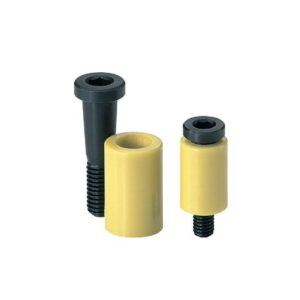

Chốt giật khuôn có bốn loại màu: Trắng, Vàng, Cam, Xanh dương, một số loại có thể chịu được nhiệt độ cao tới 160 độ. Loại thường được sử dụng là màu Vàng & Cam

4. Vật liệu chế tạo chốt giật/ khóa phân khuôn

Khóa khuôn nhựa Parting locks sử dụng chất liệu nylon đặc biệt, có khả năng chống mài mòn và chịu nhiệt tốt.

Mặc dù nhiệt độ chịu nhiệt của ống bọc nylon chốt giật khuôn là 150 °C, trong thực tế sử dụng Parting lock thường xuyên phải chịu ứng suất & ma sát của bu lông côn. Ảnh hưởng của điều này sẽ dẫn đến giảm độ bền của ống nylon, tùy từng điều kiện nhiệt độ khác nhau mà người sử dụng đưa ra chu kỳ thay thế hợp lý.

Nói chung, nhiệt độ sử dụng bình thường và tối ưu nhất của chốt giật khuôn là dưới 80°C.

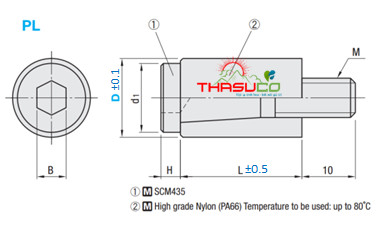

Vật liệu khóa khuôn nhựa: nhựa nylon SCM435 + Bulong thép hợp kim chịu nhiệt độ cao.

Dung sai: ± 0,02㎜, độ giãn nở & mài mòn cho phép max 0.1

Chất liệu nylon nhựa SCM435

Độ cứng 33-38HRC

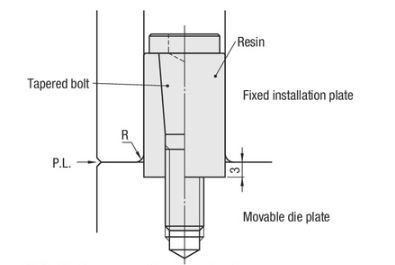

5. Cách lắp ráp khóa phân khuôn trên khuôn mẫu

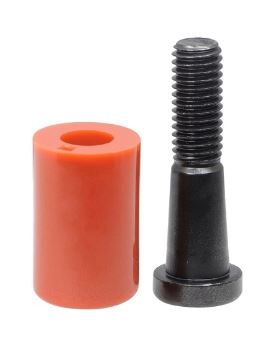

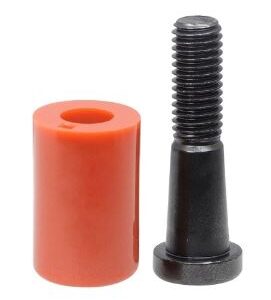

Đặt ống bọc nylon vào vị trí cần lắp của nửa khuôn dưới hoặc tấm khuôn di động ( tấm di chuyển).

Tham chiếu dung sai kích thước của lỗ: Doa H7, dựa trên doa H7 ~ +0.1.

Nếu sử dụng ống lót đặc biệt, có thể bỏ qua các bước làm tròn R và đánh bóng lỗ ở tấm cố định

Điều chỉnh lực kéo cần thiết theo lực siết của bu lông hình nón. Thời gian đầu sử dụng bu lông có xu hướng lỏng ra do độ đàn hồi, chú ý thường xuyên xiết lại ốc với lực vừa đủ đảm bảo vỏ nhựa không bị phình to hơn lỗ của tấm di chuyển.

Chú ý: Khóa phân khuôn nhựa không được sử dụng chất bôi trơn, vì nó sẽ làm giảm lực ma sát và vô hiệu hóa chức năng của nó.

Ngoài ra, hãy đảm bảo vát R vát mép đầu vào – độ bền của khóa phân khuôn sẽ thấp hơn với cạnh vát C (chamfer)
